一、产品选材：

屏蔽罩一般采用材料洋白铜C7521R-1/2H

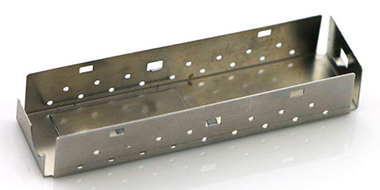

二、屏蔽罩产品结构

1，四方形屏蔽罩设计时须具有防反（最好是中心对称，包装具备任意性）。①产品在包装时产品方向易包错，②产品贴片时易贴错。

2，局部的缺口不可太小，一般最窄为0.8MM;①模具的制造周期会加长，制造陈本增加。②模具量产时，冲子的强度较弱易损坏，备件加工周期长可能会影响到出货。

3，如下料刀口到折弯边余料较小时：Ⅰ将下料刀口开至折弯边；Ⅱ将下料刀口到折弯边余料加到大于等于0.5MM。①材料距折弯边较少，不方便产品压料成型，产品易变形。

4，产品表面有散热孔时，建议选用∮1.0mm, ∮1.2mm, ∮1.5mm, ∮2.0mm标准。①司备有这些常用孔冲针的标准件，可以缩短模具制造周期。②量产中，圆冲有损坏可以马上更换，不影响交货。

5、四方形屏蔽罩相领两折弯边间隙不可等于本产品的料厚。①产品冲制时，两个产品容易扣合在一起。②最好间隙为：0.15＜H＜T

6、带外趴脚产品：

⑴在做可靠性实验时屏蔽罩的最大受力区域加外趴脚即可一般受力点在最长的对角线两端。建议 ①长.宽25MM以内的不需加外趴脚。②长宽25~35MM以内的加两个外趴脚，放在产品的对角，③长宽大于35MM加四个外趴，脚，放在产品对角。

（2）外扒脚的长和宽尺寸在1.0~1.2MM*1.5~2.5MM比较合适。①长度太长容易变形，且占用PCB板空间。②宽度太小强度越差则容易外趴脚变形。

⑵焊锡性，在趴脚末端加工内凹的半圆形状，可以加强焊锡强度。

7、建议产品不要采用内趴脚。①产品内趴脚强度弱，易变性，影响焊锡性。②不方便检测产品的平面度。③内趴脚会增加模具的工站，模具的长度增长，加大了产品生产的难度。
