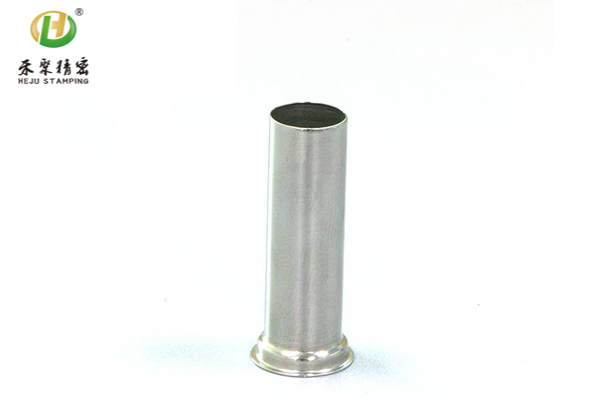

凸缘筒形件（法兰边）拉伸的分类
在拉伸产品中，工件可以分为十多种，而凸缘筒形件（法兰边）属于圆筒拉伸件，但在凸缘筒形件分类还未到底，还可以进行细分。香蕉视频你懂的还可以将凸缘筒形件（法兰边）按照拉伸工艺分类。
凸缘筒形件，凸缘相对直径很小 dt/d=1.1～1.4，相对高度较大 H/d>1，可以将它划分为无凸缘筒形件，进行工艺计算和拉伸时，按照无凸缘筒形件的进行就可以了。即：首次拉深不留凸缘，再次拉深时留出锥形凸缘，最后工序把凸缘压平。
凸缘相对直径很大 dt/d>4，并且高度Ｈ很低，这种拉伸件的变形特点已起出拉深范围，属于胀形拉伸件。
凸缘相对半径较大 dt/d>1.4，相对高度已较大，这种称宽凸缘筒形件，也叫带凸缘筒形件。它有两种成形方式：第一种是每次拉深高度不变，改变达到要求；第二种是改变每次拉深的直径来增加高度。
凸缘筒形件（法兰边）按照拉伸工艺分类时还可以分成：无凸缘筒形件、胀形拉伸件、宽凸缘筒形件。
